Научно-практический обзор систем поверхностного линейного дренажа. Рассматриваются физические характеристики дождевых лотков из различных материалов, методология подбора классов нагрузок по стандарту EN 1433 и технологические правила ведения монтажных работ.
Роль поверхностного дренажа в защите дорожных одежд и фундаментов от переувлажнения
Обильные атмосферные осадки и весеннее таяние снегов способны нанести серьезный ущерб любому земельному участку и объекту гражданского строительства. Избыточная влага, скапливаясь на поверхности грунта, постепенно подтапливает цокольные этажи, размывает плодородный слой почвы, разрушает тротуарную плитку и проникает к основанию фундамента, значительно снижая несущую способность всей конструкции здания. Для предотвращения этих негативных последствий на территории организуется система линейного поверхностного водоотвода, главной задачей которой является быстрый сбор и транспортировка дождевой и талой воды в общую ливневую канализацию. Своевременный отвод влаги предотвращает
промерзание и растрескивание дорожных покрытий в зимний период.
Конструкция дождевых лотков и классификация по применяемым материалам

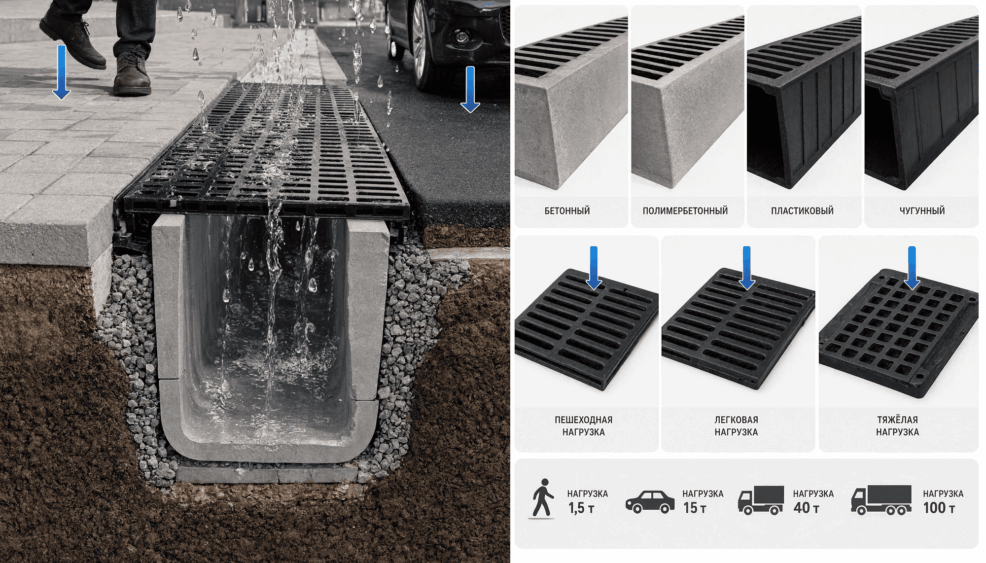

Основным конструктивным элементом любой линейной водоотводной системы являются заглубленные в грунт желоба. Прочные и долговечные дождевые лотки устанавливаются в зонах наибольшего скопления воды: вдоль отмостки дома, по краям дорожек, на въездах в гаражи, на парковках и площадках. Сверху лотки закрываются декоративными защитными решетками из пластика, штампованной стали или высокопрочного чугуна. Решетки выполняют важную роль фильтрации, задерживая крупный мусор, опавшую листву и ветки, а также обеспечивают безопасность передвижения пешеходов и проезда автомобильного транспорта по территории. Пропускная способность всей системы дренажа напрямую зависит от ширины гидравлического сечения лотка и правильности выбора уклона трассы.
Методика выбора лотков: пропускная способность и классификация нагрузок EN 1433
Для создания эффективной дренажной сети необходимо правильно подобрать конструктивные элементы. Рассматривая современные типы водоотводных лотков, можно разделить их по материалу изготовления на несколько видов: бетонные, пластиковые и полимерпесчаные желоба. Бетонные лотки отличаются непревзойденной прочностью, устойчивостью к агрессивным химическим средам и высочайшей долговечностью, что делает их незаменимыми на парковках и промышленных объектах. Пластиковые аналоги ценятся за малый вес, простоту монтажа и отличные показатели гладкости внутренних стенок, препятствующие заиливанию каналов. Полимерпесчаные изделия сочетают преимущества пластика и бетона, обладая
высокой жесткостью и износостойкостью.
Особенности гидравлического расчета систем линейного водоотвода
При подборе дождевых лотков ключевым параметром является класс допустимой механической нагрузки. В соответствии с европейским стандартом EN 1433, все дренажные каналы делятся на несколько классов: А15 (до 1.5 тонн) — пешеходные зоны, садовые дорожки, скверы и велосипедные тропинки; В125 (до 12.5 тонн) — частные гаражи, парковки легковых автомобилей, загородные дворы; С250 (до 25 тонн) — территории автосервисов, стоянки, городские улицы с неинтенсивным движением; D400 (до 40 тонн) — автомагистрали, промышленные зоны, терминалы с проездом тяжелого грузового автотранспорта. Точный гидравлический расчет позволяет определить оптимальный объем отводимой воды в секунду, предотвращая переполнение лотков во время пиковых ливневых нагрузок.
Технология монтажа дождевых желобов вдоль отмостки и пешеходных дорожек
Укладка водоотводных желобов требует точного соблюдения строительных нормативов. Технологический процесс включает в себя подготовку траншеи, глубина которой должна превышать высоту лотка на 10–15 см для создания прочного бетонного основания, а ширина должна быть больше ширины желоба на 15–20 см. На дно траншеи заливается бетонная подушка из раствора марки М200, на которую укладываются лотки строго в один ряд по натянутому строительному шнуру. Соединение стыков лотков между собой выполняется с помощью встроенных пазов и герметизируется полимерным
герметиком для предотвращения утечек воды под основание. Вдоль стенок лотка формируются бетонные упоры, защищающие желоб от давления грунта.
Эксплуатационное обслуживание и очистка ливневых систем
Долговечность дренажа зависит от ухода. В процессе эксплуатации каналы забиваются мелким песком и илом. Рекомендуется проводить регулярную очистку желобов. Входящие в систему пескоуловители необходимо очищать дважды в год — весной и осенью. Своевременное удаление осадков гарантирует бесперебойную работу ливневой канализации во время сильных дождей.
